CS (炭素鋼) ボールバルブは、その信頼性と多用途性で知られ、多くの産業システムにおいて重要なコンポーネントです。 CS ボールバルブのサプライヤーとして、当社はこれらのバルブの最適な性能と寿命を確保するために、一般的な故障モードを認識することが重要であることを理解しています。このブログでは、CS ボールバルブが故障するさまざまな原因を調査し、考えられる解決策について説明します。
1. シール不良
CS ボールバルブで最も一般的な故障モードの 1 つはシールの故障です。ボールバルブの主な目的は、球形のボールを通る通路を開閉することによって流体の流れを制御することです。漏れを防ぐには適切なシールが不可欠ですが、漏れは非効率性、安全上の問題、環境問題につながる可能性があります。
-
シートの摩耗: ボールバルブのシートは、回転するボールと常に接触しています。時間の経過とともに、この摩擦によりシート素材が摩耗し、シールの完全性が失われる可能性があります。高圧の用途、研磨液、不適切な取り付けなどの要因により、シートの摩耗が早まる可能性があります。たとえば、固体粒子を含むスラリーを輸送するパイプラインでは、粒子が研磨剤として作用し、シートが徐々に侵食される可能性があります。これを軽減するには、高品質のシート素材を使用し、適切な潤滑を行うことで摩耗を軽減できます。私たちのSSフローティングボールバルブは、耐摩耗性と長期的なシール性能を保証する高級シート素材を使用して設計されています。
-

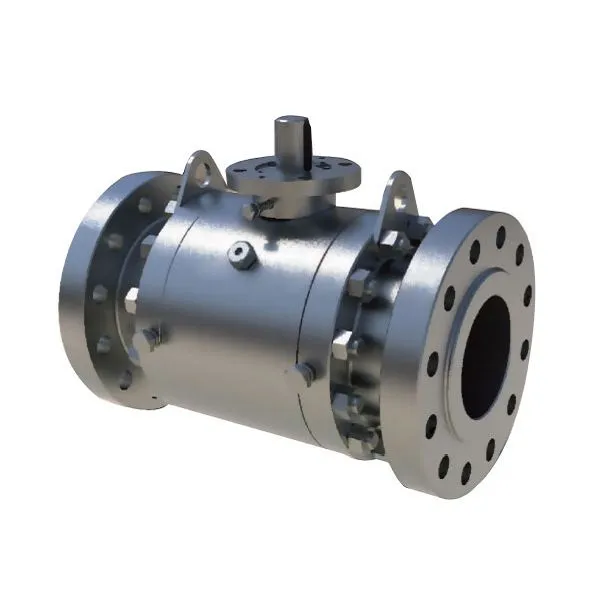

シートの変形: 取り付け時の極端な温度、圧力サージ、または不適切なトルクにより、シートが変形する可能性があります。シートが変形すると、ボールに対して適切なシールを形成できなくなります。たとえば、高温で使用する場合、シート素材が不均一に膨張または収縮し、隙間や漏れが発生する可能性があります。シートの変形を防ぐためには、使用温度および圧力条件に耐えられるシート材質を備えたバルブを選択することが重要です。私たちのメタルシートボールバルブ金属シートは変形しにくいため、高温高圧環境に適しています。
2. ボールのダメージ
CS ボールバルブのボールは、流量制御とシールに直接影響を与える重要な部品です。ボールの損傷はバルブの故障につながる可能性があります。
-
傷や穴あき: シートの摩耗と同様に、液体中の研磨粒子によってボールに傷がついたり、穴が開く可能性があります。これらの表面の凹凸は適切なシールを妨げ、ボールのスムーズな回転にも影響を与える可能性があります。場合によっては、化学腐食によってボール表面に穴ができることもあります。たとえば、腐食性の化学物質を運ぶパイプラインでは、ボールの材質が化学物質と反応して劣化につながる可能性があります。耐食性コーティングを使用するか、耐薬品性の高いボール素材を選択すると、ボールの損傷を防ぐことができます。
-
ひび割れ: 圧力サージや急激な温度変化などの高ストレス条件では、ボールに亀裂が生じる可能性があります。ひび割れたボールは適切に密封できないだけでなく、粉々に砕け、流れを完全に遮断または中断する可能性があります。バルブが予想される応力条件に対処できるように設計されていることを確認し、避雷器を使用するなどして圧力サージに対する適切な保護を提供することは、ボールの亀裂を防ぐのに役立ちます。
3. ステムとアクチュエーターの問題
ステムとアクチュエータは、CS ボールバルブの動作において重要な役割を果たします。これらのコンポーネントに問題があると、バルブの故障につながる可能性があります。
-
ステム漏れ: ステムはボールとアクチュエーターを接続し、回転を可能にする部分です。ステムを密閉するために使用されるステムパッキンが損傷または摩耗すると、ステム周囲からの漏れが発生する可能性があります。これは、不適切な取り付け、パッキン材の劣化、または高圧用途が原因である可能性があります。ステム漏れを防ぐためにステムパッキンの定期的な点検と交換が必要です。
-
アクチュエータの故障: アクチュエーターはバルブの開閉を担当します。電動アクチュエーターは、モーターの焼損、配線の問題、制御システムの故障などの問題により故障する可能性があります。空気圧アクチュエータでは、漏れや圧力低下など、空気供給に関する問題が発生する可能性があります。油圧アクチュエータは、流体の漏れ、ポンプの故障、バルブ - スプールの詰まりなどの問題に直面する可能性があります。アクチュエータの故障を防ぐには、定期的な検査、潤滑、校正などのアクチュエータの適切なメンテナンスを確実に行うことが重要です。
4. 腐食
炭素鋼ボールバルブは、特に過酷な環境では腐食を受けやすくなります。腐食によりバルブ構造が弱くなり、内部コンポーネントが損傷し、漏れが発生する可能性があります。
-
全体的な腐食: CS ボールバルブが水、酸、塩などの腐食性物質にさらされると、炭素鋼の表面が徐々に腐食する可能性があります。これにより、バルブ本体やその他のコンポーネントの厚さが減少し、強度と完全性が損なわれる可能性があります。エポキシや亜鉛コーティングなどの保護コーティングを施すと、全体的な腐食を防ぐことができます。
-
ガルバニック腐食: バルブ内またはパイプライン システム内で異なる金属が接触すると、電気腐食が発生する可能性があります。たとえば、炭素鋼のバルブが適切な絶縁なしでステンレス鋼のパイプラインに接続されている場合、電気化学反応が発生し、炭素鋼の腐食が促進される可能性があります。適切な絶縁材料を使用し、システム内の異なる金属間の互換性を確保することで、電気腐食を防ぐことができます。
5. インストールおよびメンテナンスのエラー
不適切な取り付けやメンテナンスの欠如も、CS ボールバルブの故障につながる可能性があります。
-
間違ったインストール: 取り付け時のボルトの位置調整が正しくなかったり、締めすぎたり、締めすぎたりすると、バルブのコンポーネントにストレスが発生し、早期の故障につながる可能性があります。たとえば、フランジボルトを締めすぎると、バルブ本体が歪み、シートが損傷する可能性があります。メーカーの取り付け説明書に注意深く従うことが重要です。
-
メンテナンスの欠如: CS ボールバルブが適切に機能するには、定期的なメンテナンスが非常に重要です。定期的な検査、注油、摩耗部品の交換を行わないと、時間の経過とともに問題が蓄積する可能性があります。たとえば、バルブが定期的に潤滑されていない場合、ボールとシートの間の摩擦が増加し、摩耗が加速する可能性があります。
CS ボールバルブのサプライヤーとして、当社はお客様に高品質の製品と信頼性の高いソリューションを提供することに尽力しています。私たちのANSI フランジ付きボールバルブは最高の業界標準を満たすように設計および製造されており、上で説明した一般的な障害モードの防止に役立つ機能が備えられています。
CS ボールバルブをご購入の場合、またはバルブの性能やメンテナンスについてご質問がある場合は、さらに詳しいご相談が必要ですので、お問い合わせいただくことをお勧めします。当社の専門家チームは、お客様の特定の用途に適したバルブの選択を支援し、製品のライフサイクル全体にわたる包括的なサポートを提供する準備ができています。
参考文献
- バルブ ハンドブック、バルブの選択と適用に関するメーカーのガイド。
- 工業用配管の設計および設置マニュアル。
- バルブ製造の基準と実践。
